1. 傳輸通路數量

• 單路滑環：僅支持單一路信號或動力傳輸（如單路電流、單路光纖信號或單路氣體介質）。
  • 例如：單路800A大電流滑環（焊接設備）、單路氣滑環（傳輸壓縮空氣或蒸汽）。

• 雙路滑環：可同時傳輸兩路獨立信號或動力（如同時傳輸電力+信號、電力+光纖，或兩路不同信號）。

  • 例如：雙路光纖滑環（同時傳輸2路光纖信號+1~72路電氣通路）；雙路高頻導電滑環（支持兩路電信號或光電信號混合傳輸）。










•

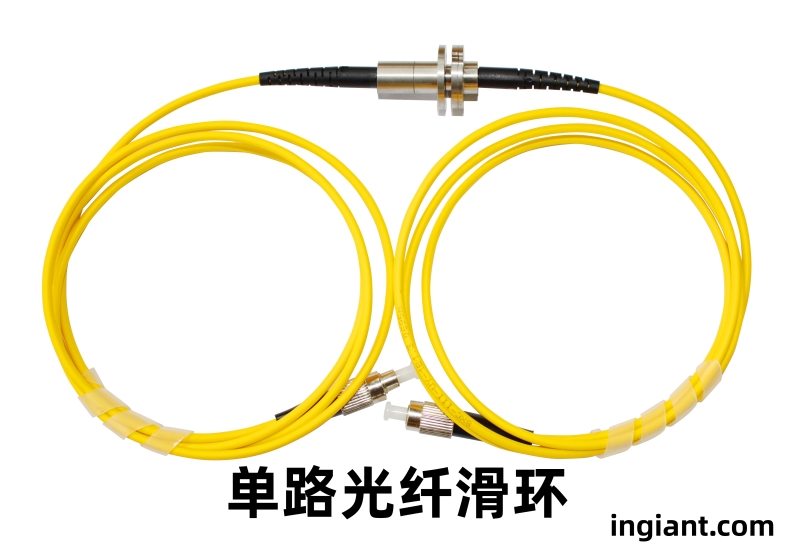

單路光纖滑環

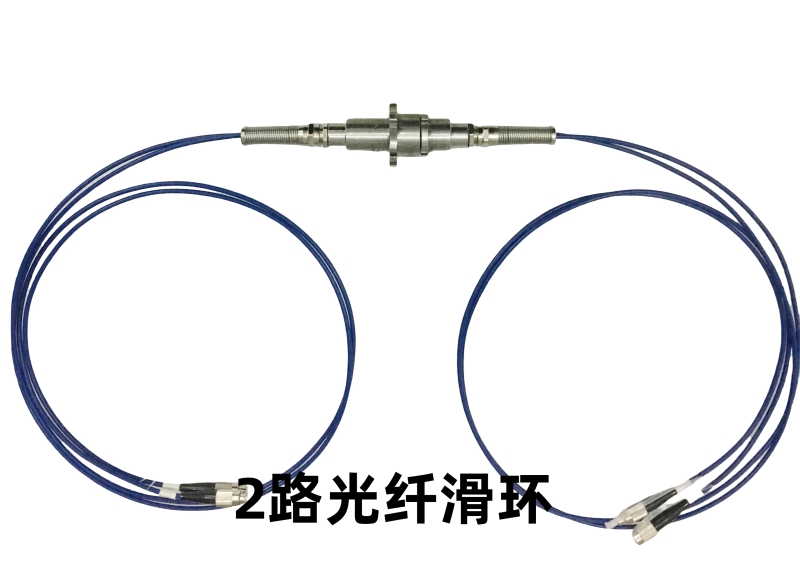

雙路光纖滑環

2. 結構設計

• 單路滑環：結構相對簡單，通常采用單一接觸面或通道設計，體積更緊湊，成本較低。
  • 例如：單路氣滑環通過黃銅合金接觸面傳輸電流，或通過密封結構傳輸氣體。
• 雙路滑環：結構更復雜，需集成多路獨立通路，可能包含多層電路板、光纖通道或混合介質傳輸模塊。
  • 例如：雙路光纖滑環需精密對準兩路光纖，同時確保電氣通路的穩定性；雙路高頻導電滑環需優化電磁兼容性以避免信號干擾。

3. 應用場景

• 單路滑環：適用于單一功能需求的場景，如：
  • 焊接/電鍍設備（單路大電流傳輸，如800A電流）；
  • 水下機器人（單路氣滑環傳輸壓縮空氣或信號）；
  • 簡單旋轉平臺（僅需單路電力或信號傳輸）。
• 雙路滑環：適用于復雜多任務需求的場景，如：
  • 高端機器人（同時傳輸動力電力+高速數據信號）；
  • 風力發電機（雙路光纖滑環傳輸監控信號+控制信號）；
  • 醫療設備（同步傳輸影像數據+電源供應）；
  • 軍用車輛炮塔（同時傳輸視頻信號+控制指令）。

4. 性能與成本

• 單路滑環：
  • 優勢：成本低、維護簡單、可靠性高（因結構單一，故障率低）。
  • 局限：無法滿足多路信號同步傳輸需求。
• 雙路滑環：
  • 優勢：支持多任務協同，提升系統集成度（如減少設備布線復雜度）。
  • 局限：成本較高，設計復雜度增加（需解決信號干擾、散熱等問題）。

5. 技術參數差異

• 單路滑環：
  • 電流/電壓：單路大電流（如800A）或單路高電壓（如600V）。
  • 傳輸介質：單一類型（電、氣、光中的一種）。
  • 轉速范圍：通常支持中低速（如60rpm）。
• 雙路滑環：
  • 電流/電壓：多路組合（如同時傳輸800A電流+10A信號電流）。
  • 傳輸介質：混合類型（如電力+光纖、氣體+信號）。
  • 轉速范圍：部分型號支持高速（如250rpm以上）。

九江英智科技可根據客戶需求提供單路/雙路滑環定制化方案，涵蓋大電流、光纖混合傳輸、耐腐蝕密封設計等，滿足工業自動化、新能源、醫療設備等領域的多樣化需求。選擇單路滑環：若設備僅需單一功能（如大電流傳輸、簡單信號傳遞），且對成本和體積敏感。選擇雙路滑環：若設備需多任務協同（如同時傳輸電力+數據、信號+光纖），或對系統集成度要求較高。
